厂家直销DIP 3.5mm内径耳机插座PJ音频插座——选型、应用与采购指南

在电子元器件采购中，DIP 3.5mm内径耳机插座（常以PJ系列命名）是音频设备、消费电子、工控板卡中最常见的连接器之一。所谓“厂家直销”，意味着绕开中间商，直接从生产厂家获取货源，从而在价格、交期、技术支持上获得更大优势。本文将系统介绍DIP 3.5mm耳机插座的基本结构、常见PJ型号、典型应用、选型要点以及厂家直销的采购注意事项，帮助工程师和采购人员快速准确地完成选型与下单。

一、什么是DIP 3.5mm内径耳机插座？

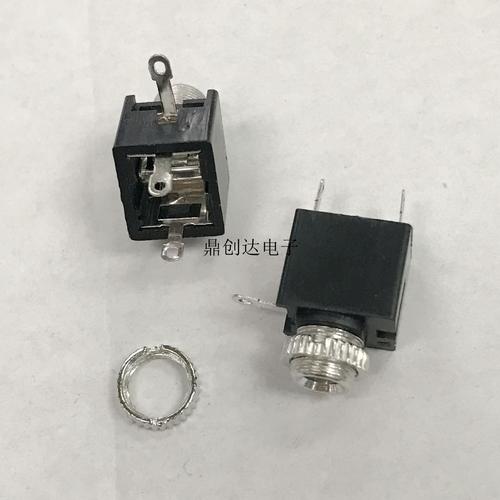

DIP（Dual In-line Package）在这里指插座引脚采用双排直插式封装，引脚间距通常为2.0mm或2.5mm，可直接插入PCB通孔焊接。3.5mm内径指的是耳机插头插入部分的直径，即标准3.5mm音频插头。内径3.5mm的插座可兼容绝大多数手机、电脑、MP3、耳机、麦克风等设备。

这类插座通常带有多个开关触点，用于检测插头插入/拔出状态。常见的PJ系列命名中，PJ代表“Phone Jack”，后缀数字表示引脚数和功能结构。例如PJ-306、PJ-320、PJ-392、PJ-307等。

二、常见PJ型号与规格对照

厂家直销的DIP 3.5mm耳机插座中，以下几款最为常见：

• PJ-306：3.5mm立体声插座，6脚，带插入检测开关，DIP直插，内径3.5mm。常用于电脑音频输出、功放板。
• PJ-320：5脚，立体声，带开关，体积较小，常用于MP3、蓝牙音箱。
• PJ-392：4脚或5脚，3.5mm母座，DIP封装，常用于耳机延长线、功放模块。
• PJ-307：5脚，带双开关，常用于需要自动切换扬声器/耳机的设备。
• PJ-327：3.5mm四极插座（TRRS），支持耳机+麦克风，常用于手机、对讲机。

需要说明的是，不同厂家对PJ型号的编号可能略有差异。厂家直销的优势在于，你可以直接向厂家索取规格书（Datasheet），确认引脚定义、尺寸图、材料、电气参数等。

三、主要技术参数

采购DIP 3.5mm内径耳机插座时，应关注以下参数：

1. 额定电压/电流：通常为DC 30V，0.5A~1A。
2. 接触电阻：≤30mΩ（典型值）。
3. 绝缘电阻：≥100MΩ。
4. 耐压：AC 500V。
5. 插拔寿命：5000~10000次。
6. 工作温度：-40℃~+85℃。
7. 材料：引脚为黄铜/磷青铜，镀银或镀金；外壳为PBT/PA66阻燃塑料。
8. 安装方式：DIP直插，引脚间距2.0mm或2.5mm。

四、典型应用领域

DIP 3.5mm内径耳机插座PJ音频插座广泛应用于：

• 音频播放器、MP3/MP4、蓝牙音箱
• 电脑主板、声卡、耳机延长线
• 电视机、机顶盒、功放、音响
• 工业控制设备、安防对讲、医疗仪器
• 车载音频、导航设备

尤其是带开关的PJ插座，可用于自动检测耳机插入，从而切断内部扬声器或切换音频通道。

五、选型要点

1. 确定声道数：单声道（2脚）、立体声（3脚）、带麦克风立体声（4脚）。
2. 确定开关类型：常开/常闭，单开关/双开关。
3. 确定引脚间距和安装尺寸：确保与PCB焊盘匹配。
4. 确定内径：必须是3.5mm，有时要区分内径是否带螺母或沉板。
5. 确定是否带定位柱或固定脚：用于增强机械强度。
6. 确认环保要求：RoHS、REACH、无卤等。
7. 确认包装方式：散装、管装、编带（适合自动插件机）。

六、厂家直销的优势与注意事项

优势：

• 价格更优：无中间商加价，批量采购成本更低。
• 交期可控：直接与生产排期对接，急单可协调。
• 技术支持：可提供规格书、样品、 Custom 定制（如引脚镀金、特殊开关、不同颜色）。
• 品质可追溯：直接了解生产批次、材料来源。

注意事项：

• 确认厂家是否真正生产：可要求提供工厂照片、生产设备清单、出货检验报告。
• 明确规格：避免口头约定，以书面规格书为准。
• 样品测试：批量前务必测试插拔力、接触电阻、开关可靠性。
• 付款方式：建议对公账户，索要发票和质保承诺。
• 最小起订量（MOQ）和交期：提前沟通，避免耽误生产。

七、如何选择可靠的厂家直销供应商

1. 查看资质：营业执照、ISO9001、 RoHS 检测报告。
2. 考察产品线：专注连接器的厂家更专业。
3. 样品评估：测试尺寸、手感、电气性能。
4. 参考客户：是否有知名企业合作案例。
5. 售后：是否支持退换货和技术支持。

八、

DIP 3.5mm内径耳机插座PJ音频插座虽然是小器件，却直接影响音频设备的可靠性和用户体验。选择厂家直销，不仅能降低成本，更能获得稳定的品质和快速的技术响应。建议在采购前明确自身需求，索取规格书和样品，进行小批量验证，再逐步扩大合作。只要选对型号和厂家，这类音频插座就能为你的产品提供稳定、耐用的音频连接方案。
