免焊接VGA+音频+耳机插座面板 86型多功能投影仪插座全解析

在多媒体会议室、家庭影院或教学环境中，如何将电脑、投影仪、音响等设备的音视频信号整洁、稳定地连接起来，一直是一个常见的布线难题。传统的连接方式往往需要现场焊接VGA接头，并搭配多条裸露的音频转接线，不仅操作繁琐，还容易导致信号衰减、接口松动和桌面凌乱。而免焊接VGA+音频+耳机插座面板（86型莲花音频3.5耳机投影仪插座） 的出现，为这一问题提供了专业且优雅的解决方案。

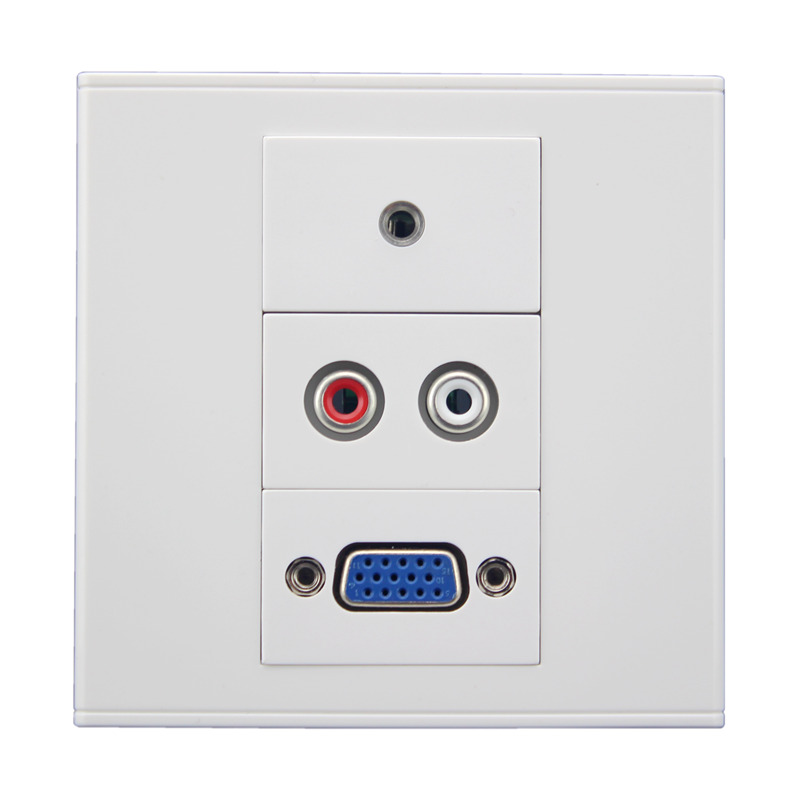

一、什么是86型免焊接多媒体插座面板？

86型指的是面板的标准尺寸为86mm×86mm，这是国内最常见的墙壁开关插座尺寸，可以轻松替换原有的墙壁面板或安装于标准暗盒中。该面板集成了多种接口：

• VGA接口：采用免焊接设计，背部通过螺丝压线或插拔式端子连接VGA线缆，无需电烙铁焊接，普通用户也能快速完成安装。
• 音频接口：提供莲花（RCA）音频插座，通常为红白双声道，用于连接音响、功放等设备。
• 耳机插座：3.5mm立体声耳机接口，方便直接插入耳机进行监听，或连接有源音箱。
• 投影仪连接：所有接口可直连投影仪、电脑、电视盒子等，实现视频与音频同步传输。

二、核心优势：免焊接，省时省力

传统VGA焊接需要专业工具和技巧，焊点不良还会造成图像偏色、模糊或黑屏。这款面板采用免焊接端子或压线式设计，只需剥开线缆外皮，将对应芯线插入端子并拧紧螺丝即可。即使是没有任何电子基础的用户，也能在几分钟内完成一条高质量的VGA延长线。

其他突出优点：

1. 信号稳定：内部采用屏蔽设计，有效抵抗电磁干扰，长距离传输依然清晰。
2. 整洁美观：所有线缆隐藏在墙面或桌面插座后方，告别“蜘蛛网”式的杂乱。
3. 灵活组合：VGA、音频、耳机接口可根据需求选择，例如仅用VGA+3.5耳机，或VGA+双莲花音频。
4. 广泛兼容：支持台式机、笔记本、投影仪、交互白板、机顶盒、游戏机等。

三、典型应用场景

• 会议室：墙面安装面板，连接 laptop 到投影仪和音响，无需每次插拔一堆转接线。
• 家庭影院：预埋VGA和音频线至投影仪位置，通过面板切换信号源或接耳机。
• 教室/培训室：教师电脑通过面板一键连接投影和扩音设备。
• 直播/录课：将电脑VGA信号分离出音频，同时用3.5mm接口接监听耳机。

四、安装与接线指南

1. 准备线缆：VGA线建议使用3+6或3+9芯屏蔽线；音频线可用双芯屏蔽线。
2. 剥线：剥开外皮约2-3厘米，露出芯线和屏蔽网。
3. 接线：按面板背面标识，将VGA的R、G、B、H、V及地线对应接入端子；音频红白分别接左右声道+地。
4. 固定面板：将接好的线缆塞入暗盒，用螺丝固定面板。
5. 测试：连接设备检查图像和声音是否正常。

五、选购注意事项

• 接口类型：确认是VGA公头还是母头？一般面板背面为接线端子，正面为母座（插孔）。
• 音频接口：莲花座（RCA）和3.5mm耳机座是否同时具备？根据设备选择。
• 屏蔽性能：金属屏蔽罩和镀金触点能提升寿命和抗干扰能力。
• 品牌与做工：优选阻燃PC面板，端子采用铜合金，螺丝防锈。

六、

免焊接VGA+音频+耳机插座面板（86型）是一个小巧却极其实用的布线配件。它将复杂的焊接工作简化为拧螺丝，将杂乱的线缆收纳于墙面之内，同时保证了专业级的信号传输质量。无论是工程布线还是DIY改造，它都值得成为你多媒体连接方案的首选。下次面对投影仪和音响时，不妨用一块面板，换来一劳永逸的整洁与稳定。
